如何優雅的製圖

本篇介紹用語法來畫圖的方法

簡介

工程師經常需要畫圖，如類別圖、架構圖等，而畫圖需要排版。

而大多編輯器的排版都太過複雜，簡單的編輯器功能又不夠。

本篇會介紹用語法(或稱為標記式語言, Markup language)來畫圖的方法。

用語法畫圖的好處

• 用文字資料儲存
  • 版本控制容易
    • 容易備份原始檔，而非備份圖片檔
  • 檔案小，且沒有圖片解析度問題
  • 沒有圖片格式讀取問題(svg, webp...)
• 容易修改
  • 可以優雅的照抄複製別人做的圖或排版
• 可自動排版
  • 強迫症福音：不用再看差幾個pixel/格子
  • 可套用主題(theme)
• 可重複使用排版
  • 類似css的概念
• 可複製圖中內容(文字)
  • 如：用Latex畫的圖可以複製各個圖形中的文字
  • 也可以直接複製原始碼

用語法畫圖的壞處

• 需要額外學習語法
• 若需要精確的排版，需要複雜的語法
• 不夠有設計感
  • i.e., 預設主題很醜
• 缺少所見即所得(Wysiwyg)的編輯器

傳統畫圖編輯器

使用圖形化介面操作

• drawio：最知名
• vectr：容易上手
• figma：專業設計人士使用

用語法畫圖

大多都是描述點(Node), 邊(Edge)及屬性(形狀、顏色、大小、方向等)即可產生圖片

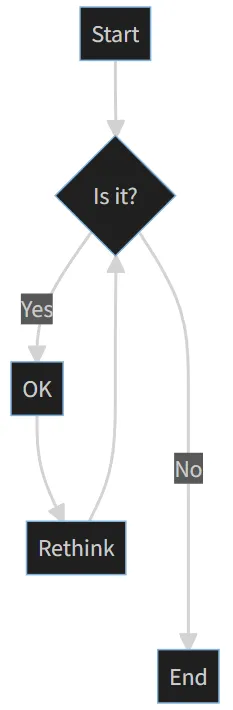

以 mermaid 為例：

flowchart TD
    A[Start] --> B{Is it?}
    B -->|Yes| C[OK]
    C --> D[Rethink]
    D --> B
    B ---->|No| E[End]

就能產生

• Graphviz
  • 使用dot語言
  • Python套件
    • pydot
    • pygraphviz
  • 線上編輯
    • Edotor
    • Viz.js
• Mermaid
  • 類Markdown語法
• LaTeX
  • 相對困難，但可以搭配數學公式
• erd
• Diagrams
• flowchart.js
  • 只能畫流程圖
• dbdiagram
  • 只能畫 Database 關係圖
• 線上編輯：kroki
  • 支援多種語法

基本上各套件的語法是很像的

畫神經網路

輸入模型結構檔案以將模型視覺化

• netron
• LeNet
• dnnviewer

畫UML

若程式完成後才需要畫UML圖的話，目前已有許多套件可以將程式碼轉換成UML。

# will generate plantuml script from python file
pip install pylint
pyreverse -o plantuml --colorized target.py

• PlantUML
  • 基於dot語言，提供更高階的功能
  • 線上編輯
    • 官方
    • Plaintext
    • chartmage
  • 教學

畫文字圖

只用限定的文字來畫圖，如ASCII Diagram

         ,-.
         `-'
         /|\
,---.     |
|Bob|    / \
`-+-'   Alice
  |hello  |
  |------>|
  |       |
  Is it ok?
  |<------|
,-+-.   Alice
|Bob|    ,-.
`---'    `-'
         /|\
          |
         / \

• 編輯器：text-diagram
• 從語法產生：Ditaa

在 hexo 中製圖

https://github.com/miao1007/hexo-filter-kroki

總結

和資料視覺化不同，本篇只有討論手工製圖的腳本化。
